自行施工降成本，变更设计嬴好评

---110kV齐翔项目部工作纪实（第六期）

110kV金翔变电站增容扩建工程，设计三台35kV接地变压器，分别接自35kV一二三段母线，用于变电站400V用电。型号为：THT-ZT一体式变压器中性点接地电阻柜2台（保定天威恒通电气），DT-BNR一体式变压器中性点接地电阻柜1台（唐山山唐电气）。

1. 自行施工，节约成本

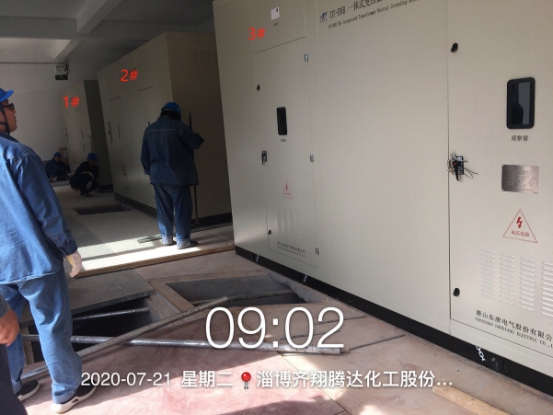

   项目部8人，根据现场实际情况，自制施工工器具，制定施工方案，项目部成员自己卸车、吊装、就位、安装，安全顺利完成三台装置就位（每台尺寸2.2*4.6*3米，重量4.5吨）。为公司节省了施工费用约计2.5万元。



   二、设计失误，技改公关

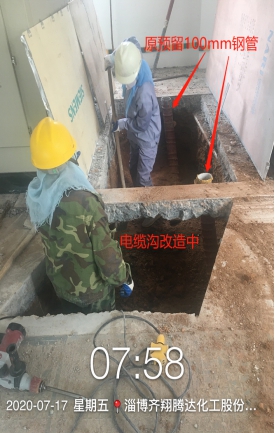

   三台接地变高压电缆设计为ZR-YJV22-26/35-3*120，电缆外径为95mm，土建预留预埋钢管直径为100mm，高压电缆无法施工。项目部王峰、陈勇、杨洪福等积极与业主专工、设计人员联系，制定修改设计方案，设计院现场经验少，也委托我们现场确定土建变更方案再出图纸。经过项目部现场讨论，为了电缆施工方便，后期安全检查维修，借鉴国网设计原则，确定了把土建预埋管改成地下电缆沟，解决现场阻碍施工的问题。

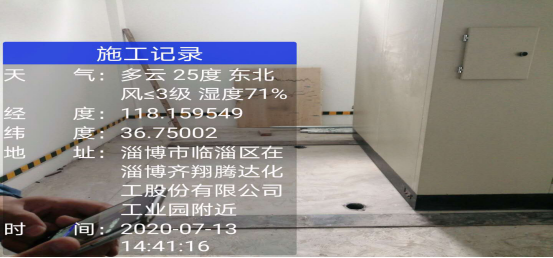

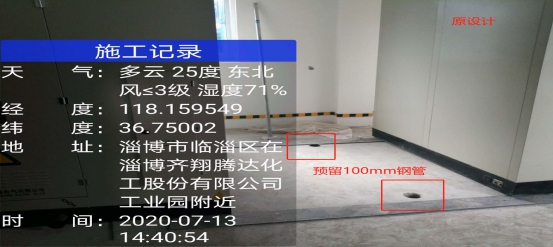

   原设计：（土建预留钢管）

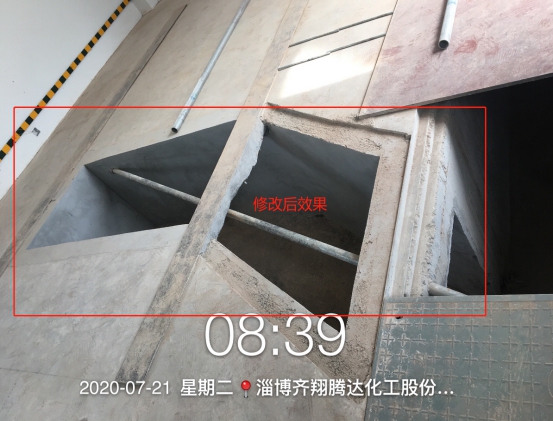

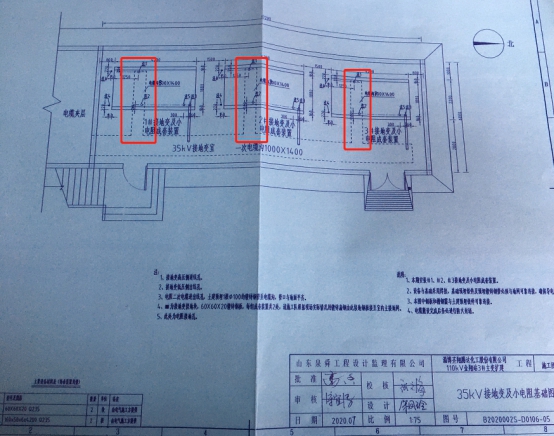

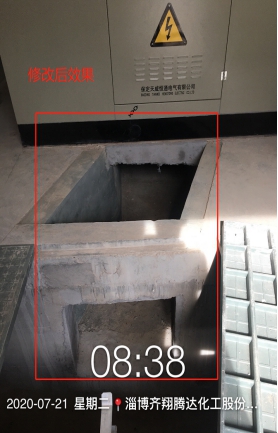

   修改设计：（预留电缆沟）







   技改后，接地变的顺利安装，为下一步400V送电奠定了基础，赢得了时间。也得到了业主和设计院的肯定。









   2020年7月22日
